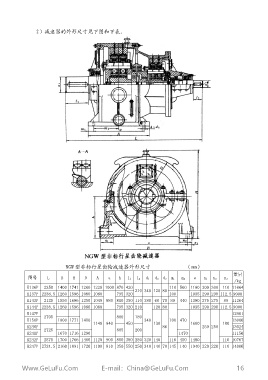

2） 減 速 器 的 外 形 尺 寸 見 下 圖 和 下 表 。
NGW 型 非 標 行 星 齒 輪 減 速 器 外 形 尺 寸 （ mm）
重 量
圖 號 L B H D A a h l1 l2 d1 d2 d3 m1 m2 e n1 n2 n3
/kg
K136P 2350 1400 1741 1200 1220 1000 870 420 110 500 1180 300 300 110 11664
210 340 120 80
K137P 2238.5 1260 1596 1080 1080 795 320 100 1035 290 290 112.5 9000
K143P 2125 1550 1696 1250 1040 880 810 350 110 380 60 70 80 440 1390 275 275 80 11264
K144P 2238.5 1260 1596 1080 1080 795 320 210 120 80 1035 290 290 112.5 9000
K147P 12901
2705 800 180
K150P 1800 1771 1410 340 100 470 13000
1140 940 450 130 1600 100
K240P 86 250 250 13024
2725 805 200
K241P 1670 1716 1290 1470 11156
K242P 2575 1700 1766 1400 1120 900 800 380 250 320 140 110 450 1480 110 10767
K247P 2724.5 2160 1891 1720 1100 810 350 550 250 340 140 70 145 140 1940 220 220 110 14000
