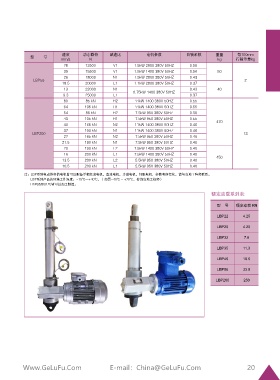

Page 21 - LAP電動推桿尺寸|LBP電動推桿尺寸|LAM電動推桿尺寸
P. 21
速度 動態載荷 減速比 電機參數 自鎖系數 重量 每100mm
型 號
mm/s N kg 行程重量kg
78 12500 V1 1.5kW 2800 380V 50HZ 0.56
39 15500 V1 1.5kW 1400 380V 50HZ 0.56 50
26 18000 N1 1.5kW 2800 380V 50HZ 0.43
LBP56 2
18.5 20000 L1 1.1kW 2800 380V 50HZ 0.37
13 22000 N1 0.43 40
0.75kW 1400 380V 50HZ
9.3 25000 L1 0.37
80 85 kN H2 11kW 1400 380V 50HZ 0.55
64 105 kN H1 11kW 1400 380V 50HZ 0.55
54 85 kN H2 7.5kW 950 380V 50HZ 0.55
43 105 kN H1 7.5kW 950 380V 50HZ 0.55
470
40 165 kN N2 11kW 1400 380V 50HZ 0.46
32 190 kN N1 11kW 1400 380V 50HZ 0.46
LBP200 13
27 165 kN N2 7.5kW 950 380V 50HZ 0.46
21.5 190 kN N1 7.5kW 950 380V 50HZ 0.46
20 190 kN L2 7.5kW 1400 380V 50HZ 0.40
16 200 kN L1 7.5kW 1400 380V 50HZ 0.40
450
13.5 200 kN L2 5.5kW 950 380V 50HZ 0.40
10.5 200 kN L1 5.5kW 950 380V 50HZ 0.40
注：LBP系列電動推桿的電機皆可以配備單相交流電機，直流電機，步進電機，伺服電機，參數有所變化，請與當?shù)毓こ處熉?lián)系。
LBP系列產品的環境工作溫度：-15℃—+40℃，（如需-40℃ - +70℃，咨詢當?shù)毓こ處煟? LBP63/80/120皆可以加工制造。
額定動載系列表:
型 號 額定動載 KN
LBP22 4.25
LBP25 4.25
LBP32 7.8
LBP35 11.3
LBP40 18.0
LBP56 33.9
LBP200 250
www.shockcare.cn E-mail：China@GeLuFu.Com 20
