主要用途

    本減速器與氣動裝置聯合使用，用于90°開啟度的蝶閥、旋塞閥等實現手動或氣動驅動。

特點：

    1、體積小、重量輕、設計合理、式樣新穎。

    2、產品系列化，輸出轉矩與氣動裝置，各種閥門匹配。

    3、蝸輪連接內孔有相隔90°的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。

    4、提起限位銷，旋轉偏心裝置180°，限位銷自動限位，實現氣動；反之，實現手動。

    5、產品出廠時，裝有專用潤滑指，與閥裝配后，整體密封、防塵、防水、防護等級為IP65。

   使用說明：

   1、減速器底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方也配合。（工作過程：氣動時，氣缸帶動閥軸，蝸輪同轉。手動時，蝸桿與蝸輪嚙合，帶動閥軸轉動，氣缸活塞亦隨動。）

   2、轉動手槽 （外轉180°）在合上蝸桿時，全出現頂齒現象，需轉動手輪一個角度即可合上。

   3、減速器的支架蓋有三種，用戶可根據需要選用，配置不同型號的氣缸。

   4、氣動與手動不能同時驅動。





       XLHJ系列離合式閥門減速器的技術參數



型號	速比	輸入扭矩	輸出扭矩	手輪直徑	重量kg
XLHJ38	38：1	60	550	φ220	13
		75	620	φ250
		90	700	φ300
XLHJ54	54：1	100	1000	φ250	17
		120	1200	φ300
XLHJ80A	140	110	1600	φ300	22

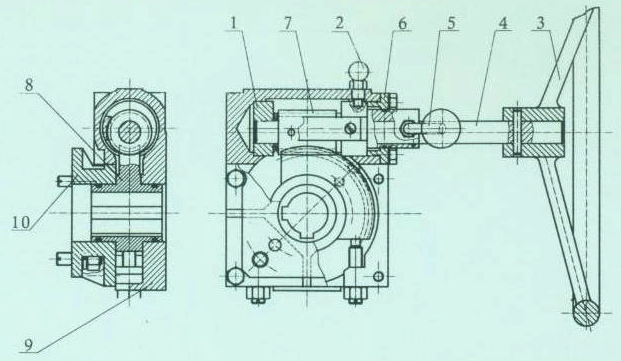

10	支加蓋	1	HT200GB9439-88	WCB GB12229-88
9	殼體	1	HT200GB9439-88	WCB GB12229-88
8	蝸輪	1	QT500-7GB1348-88
7	蝸桿	1	45  GB699-88
6	小蓋	1	HT200GB9439-88
5	手柄	2
4	蝸桿軸	1	45  GB699-88
3	手輪	1	HT200GB9439-88	WCB GB12229-88
2	限位組件	1
1	偏心套組件	1
序號	名稱	數量	材料	可選材質
