雙級蝸輪齒輪減速機
一、概述
CWG雙級蝸輪齒輪減速機是由圓弧圓柱蝸桿傳動與硬齒面圓柱齒輪傳動組合而成的。該
系列減速機主要用于冶金、礦山、化工、建筑、紡織、輕工等行業。產品執行Q/320801
JA012-2003企業標準，具有如下特點：
1.中心距、中心高、傳動比采用 先數系的 先數；
2.蝸輪蝸桿參數、齒輪參數及結構均經過計算機 化設計；
3.蝸桿、齒輪采用 質高強度低碳合金鋼，經滲碳、淬火、磨銷，齒面硬度高，精高高；
4.傳動效率高、噪聲低，與雙級齒輪蝸輪減速機相比傳動效率可提高10%左右，結構先
進。性能可靠，為國內外之首創。
減速機工作條件應符合下列要求：
1減速機均適用于正、反向運轉，輸入軸 高轉速不大于1500r/min。
2雙軸型減速機工作環境溫度-40℃～+40℃，當工作環境溫度低于0℃時，啟動前潤滑
油必須加溫到0℃以上，當環境溫度高于40℃時，必須采取冷卻措施。
3減速機潤滑采用蝸輪蝸桿油進行潤滑。
二、技術參數

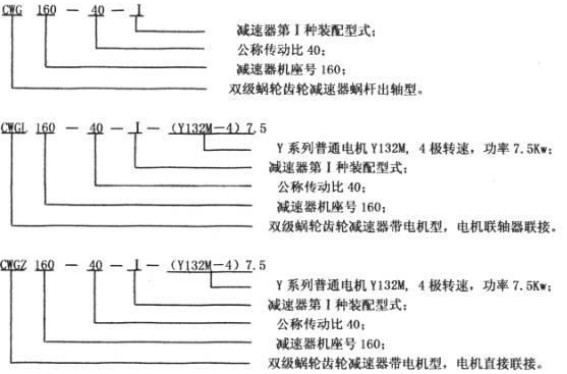

1型號
CWG—蝸桿出軸型雙級蝸輪齒輪減速機
CWGL—電機用聯軸器型雙級蝸輪齒輪減速機（配Y型普通4極電機）
CWGZ—電機直接聯接型雙級蝸輪齒輪減速機（配Y型普通4極電機）
注：CWGL、CWGZ減速機可以配YEJ系列制動電機，配此系列電機時須與本公司技術部門
聯系。
2機座號與公稱傳動比、實際傳動比
