SA97減速機安裝尺寸圖

www.shockcare.cn 格魯夫機械 2020-02-11 15:27:57 點擊：

SA97減速機產品特性

產品特性

1.高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。

2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3.安裝形式：安裝位置不受限制。

4.強度高、體積?。合潴w采用高強度鑄鐵。齒輪及蝸桿采用氣體滲碳淬火精磨工藝，蝸輪采用高耐磨性、高抗膠合性、高強度的青銅合金，因而單位體積承載能力高。

5.使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機蝸輪使用壽命不低于10000小時，其它（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。

6.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機傳動平穩，噪聲低。

7.效率較高：單機型效率高達89%。

8.可承受較大的徑向載荷。

9.可承受不大于徑向力10%的軸向載荷。

SA97減速機結構型式說明

GS系列輸出軸垂直于輸入軸。由一級斜齒輪和一級蝸輪蝸桿構成。輸入功率0.12－22kW，大輸出轉矩4200N.m。

1.GS型：底腳安裝。型號規格有GS37…GS97等7種。

2.GSF型：B5法蘭安裝。型號規格有GSF37…GSF97等7種。

3. GSA型：空心軸安裝。型號規格有GSA37…GSA97等7種。

4.GSAF型：B5法蘭、空心軸安裝。型號規格有GSAF37…GSAF97等7種。

5.GS..SZ型：輸入軸型，作為上術各種機型的變型品種，即不配電動機而配用輸入軸。

6.GSAT型：即在GSA機型上增加防轉臂等附件后的派生型。

7.GS…R型：GS系列和GR系列的組合，可形成很大的傳動比。

S減速機型號表示方法

注：1、輸入軸型沒有電動機各項內容。

2、不注明接線盒方向時，則默認為安裝形式中的0度位置。

3、對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與技術部聯系，并在訂貨時用簡圖或文字說明。

電動機接線盒位置表示方法

SAT97減速機/SA97減速機-SA97減速機安裝形式圖例

GSAT/GSA47-97減速電機安裝形式圖例

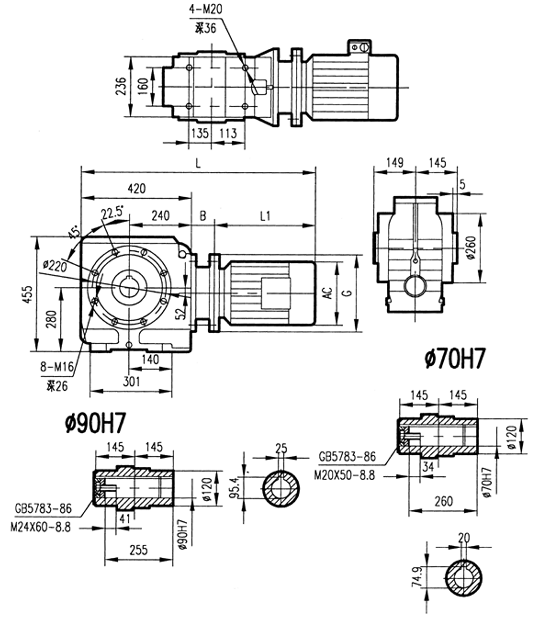

SA97減速機安裝結構尺寸

GSA97系列減速電機安裝結構尺寸

GSA97減速機安裝結構尺寸

關鍵詞： SA97減速機
