RXF87減速機安裝尺寸圖

www.shockcare.cn 格魯夫機械 2020-02-07 10:15:52 點擊：

RXF87減速機產品簡介及適用范圍

1.高度模塊化設計：機以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易穿刺各機型間組合聯接。

2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3.安裝形式：安裝位置不受限制。

4.強度高、體積?。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

5.使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。

6.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試因而減速機噪聲較低。

7.效率高：單要型效率不低于95%。

8.可承受較大的徑向載荷。

9.可承受不大于徑向力10%的軸向載荷。

二、適用范圍

本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。

可用于正反轉。

無行業限制。

在其它條件下使用時請與技術部聯系。

GRXF系列斜齒輪減速電機的安裝圖例

各種安裝形式定義為：

M1-電機水平放置;減速機底腳（GR，GRX型）或底部（GRF、GRXF）朝下。

M2-電機居下。

M3-電機水平放置；減速機底腳（GR，GRX型）或底部（GRF、GRXF型）朝上。

M4-電機居上。

M5-電機水平放置；當減速機在M1安裝位置時，從電機方向年，減速機的左面旋轉到下方位置。

M6-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

GRXF87減速機-GRXF97斜齒輪減速電機安裝示例圖

GRX57-GR107斜齒輪減速電機安裝形式示例圖

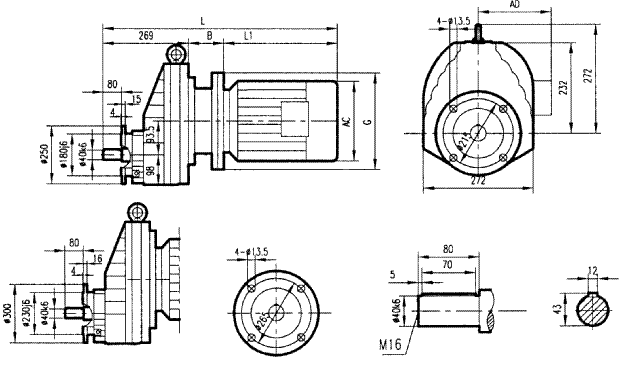

GRXF87斜齒輪減速機安裝結構尺寸

GRXF87系列斜齒輪減速電機安裝結構寸

GRXF87減速機安裝結構尺寸

關鍵詞： RXF87減速機
